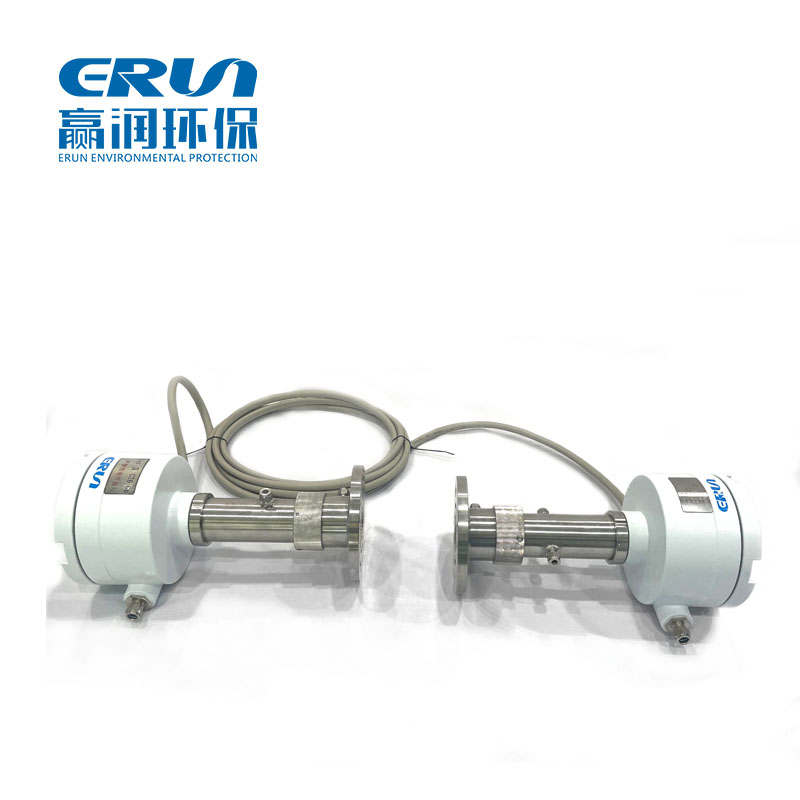

ERUN-QZ9100S激光型氧氣含量分析儀產品概述：
大多數氧氣含量控制工藝是一種易燃易爆物質，正常生產時氧含量較低，不會引起爆炸，氧含量超標時，易超過爆炸下限，發生危險。因此為保證工藝的安全運行，及時準確地監測樣氣中的氧含量，并在氧含量過高時及時聯鎖停車意義重大。
傳統的測量方法是采用順磁氧分析儀或是人工抽氣測量氧含量，這些方法需要配套復雜、昂貴的采樣裝置和預處理系統，同時存在測量不準、浪費人力資源、維護費用高等弊端。
與傳統的氧分析儀相比，贏潤環保研發、生產的激光型氧氣含量分析儀ERUN-QZ9100S是基于TDLAS技術的激光氣體分析儀，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。
傳統的測量方法是采用順磁氧分析儀或是人工抽氣測量氧含量，這些方法需要配套復雜、昂貴的采樣裝置和預處理系統，同時存在測量不準、浪費人力資源、維護費用高等弊端。
與傳統的氧分析儀相比，贏潤環保研發、生產的激光型氧氣含量分析儀ERUN-QZ9100S是基于TDLAS技術的激光氣體分析儀，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。
ERUN-QZ9100S激光型氧氣含量分析儀結構原理：
采用TDLAS技術的單線吸收譜線
TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光譜技術的簡稱，該技術利用半導體激光器窄線寬、可調諧的特性（如圖一激光光源頻寬為紅外分光光源的１／１０６），對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。
設計標準
GB3836.01 爆炸性氣體環境用電氣設備 第一部分：通用要求
GB3836.02 爆炸性氣體環境用電氣設備 第二部分：隔爆型“d”
GB/T25476 可調諧激光氣體分析儀
結構組成
設計標準
GB3836.01 爆炸性氣體環境用電氣設備 第一部分：通用要求
GB3836.02 爆炸性氣體環境用電氣設備 第二部分：隔爆型“d”
GB/T25476 可調諧激光氣體分析儀

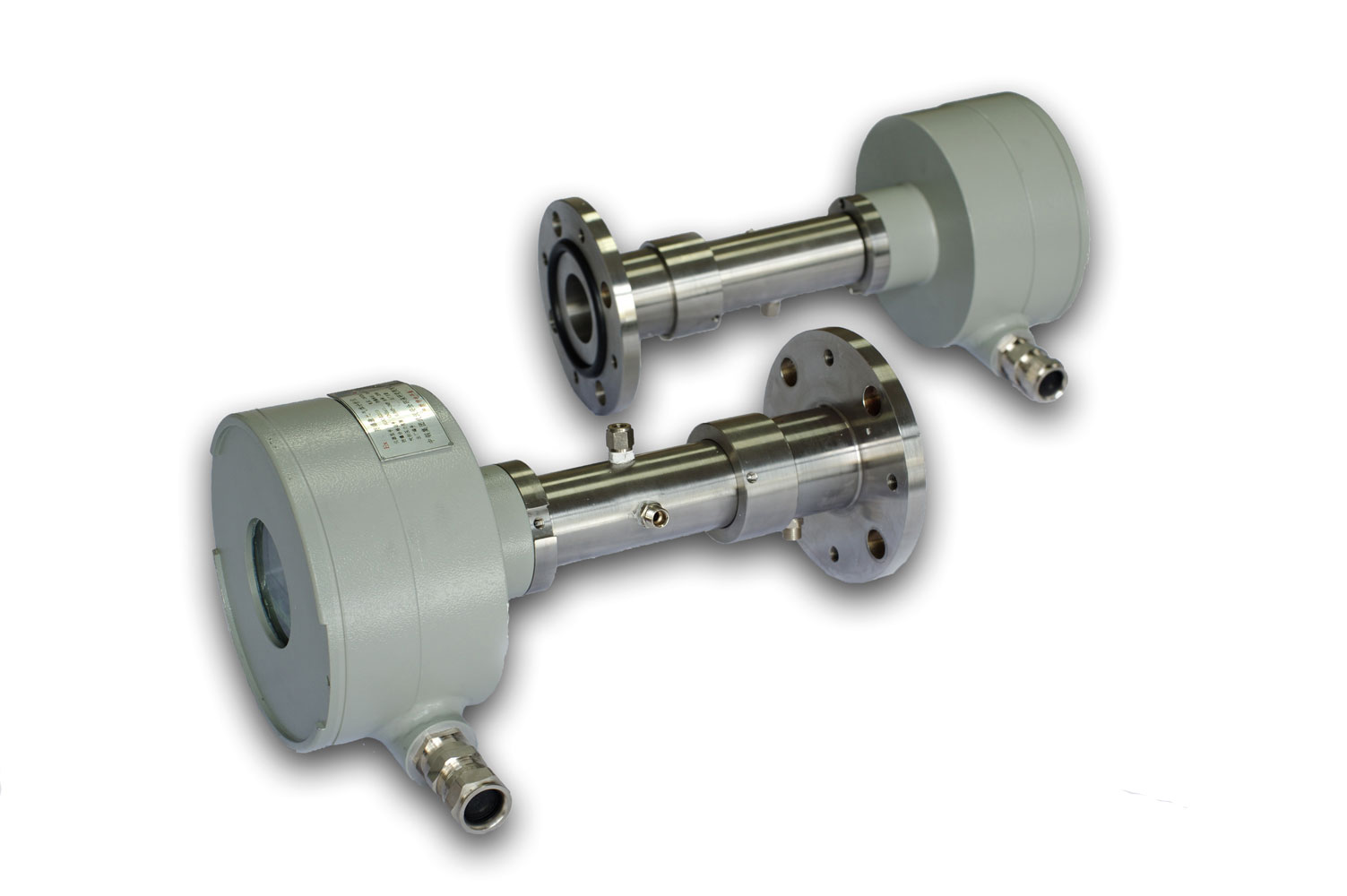

結構組成

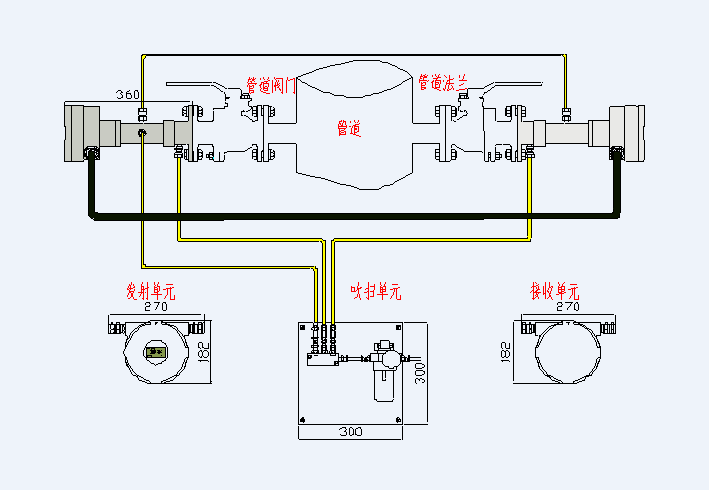

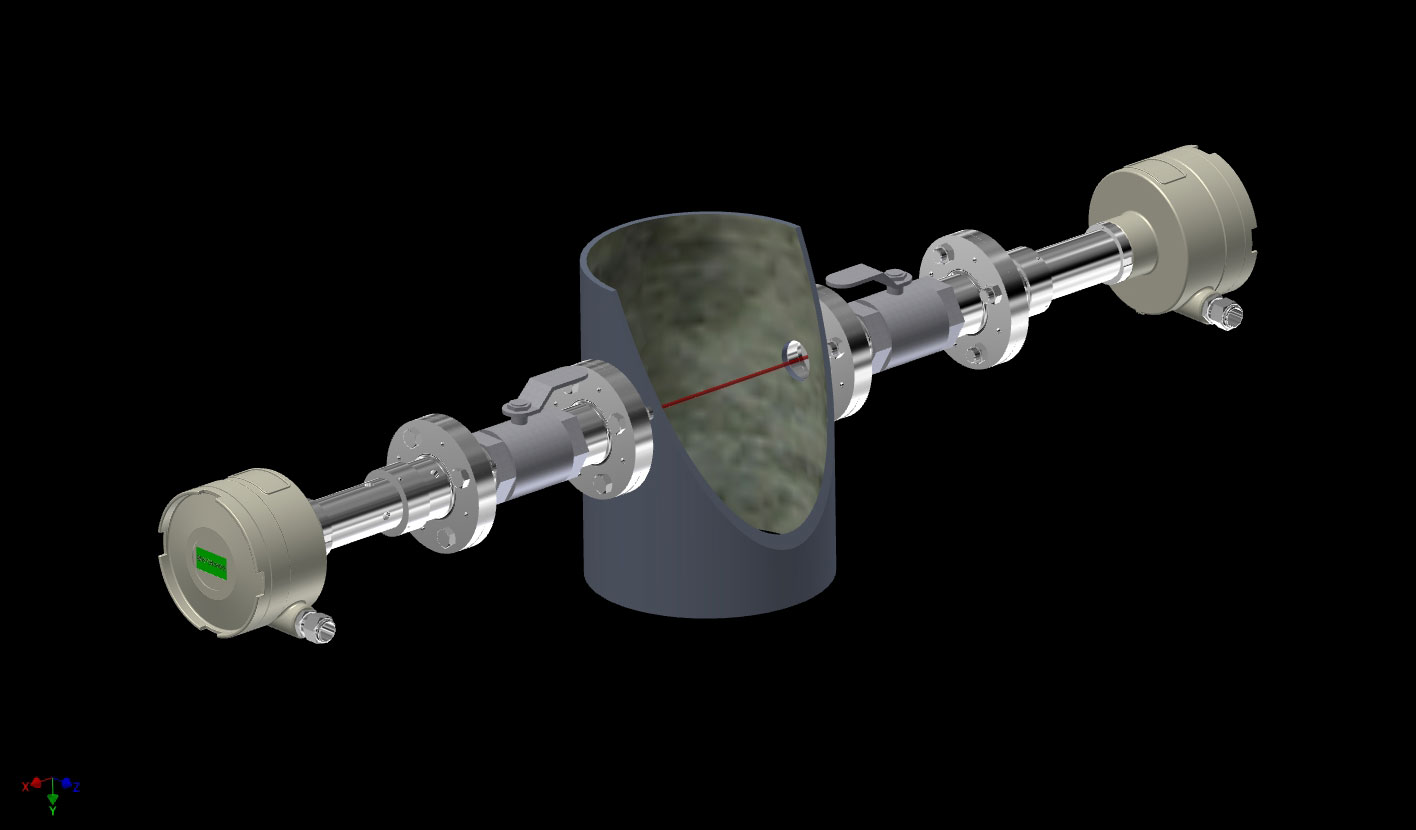

儀器現場安裝示意圖

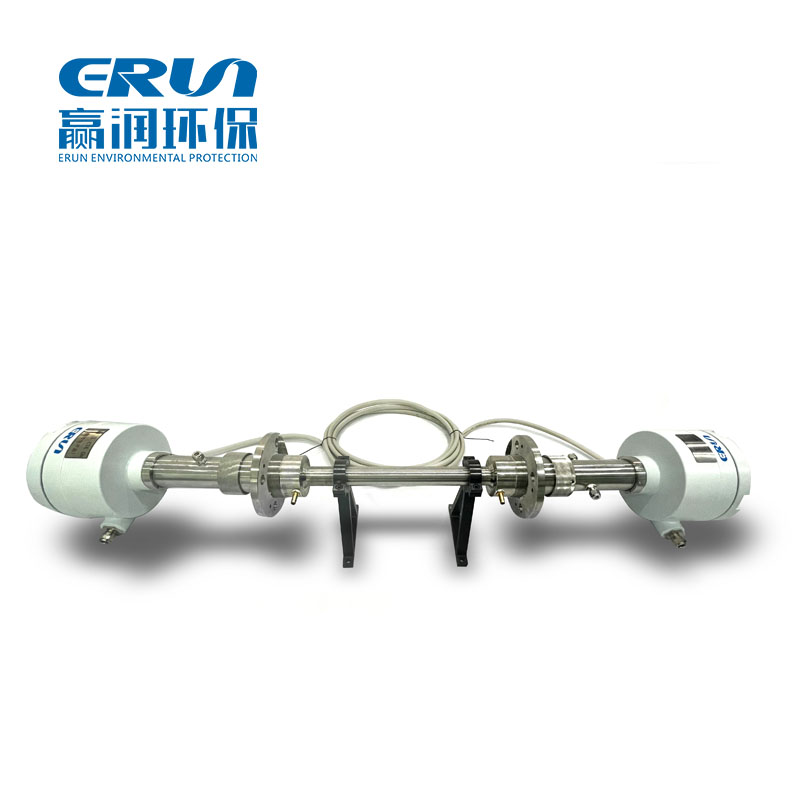

如上圖所示，原位激光在線氣體分析儀由發射單元、接收單元及吹掃單元組成，發射單元與接收單元直接安裝在過程管道的兩側。
ERUN-QZ9100S激光型氧氣含量分析儀應用分析：
激光氣體分析儀在焦化的應用
一、電捕焦安全控制
電捕焦安全控制激光氣體分析儀工藝參數
| 檢測點 | 工藝目的 | 檢測氣體 | 測量范圍 | 輸出信號 | 溫壓條件 | 檢測難點 |
| 電捕焦安全監控 | 安全控制 | O2 | 4~20Ma | T <100℃ P <20Kpa | 焦油、苯等高粘性、易結晶物質 | |
| 0-5％ | 繼電器 | 焦油含量<1000mg | ||||
上表為用于電捕焦安全控制的激光氣體分析儀常規工藝參數。激光氣體分析儀用于電捕焦安全控制安裝在電捕焦油器之后，測量 O2含量，目的是當氧氣含量過高時（一般設置為1.8%）及時報警，聯動電捕焦控制裝置，避免爆炸。同時在煤氣柜進口和出口處也要監測氧氣含量，如下圖所述。

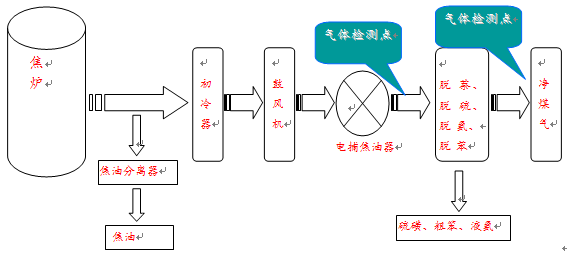

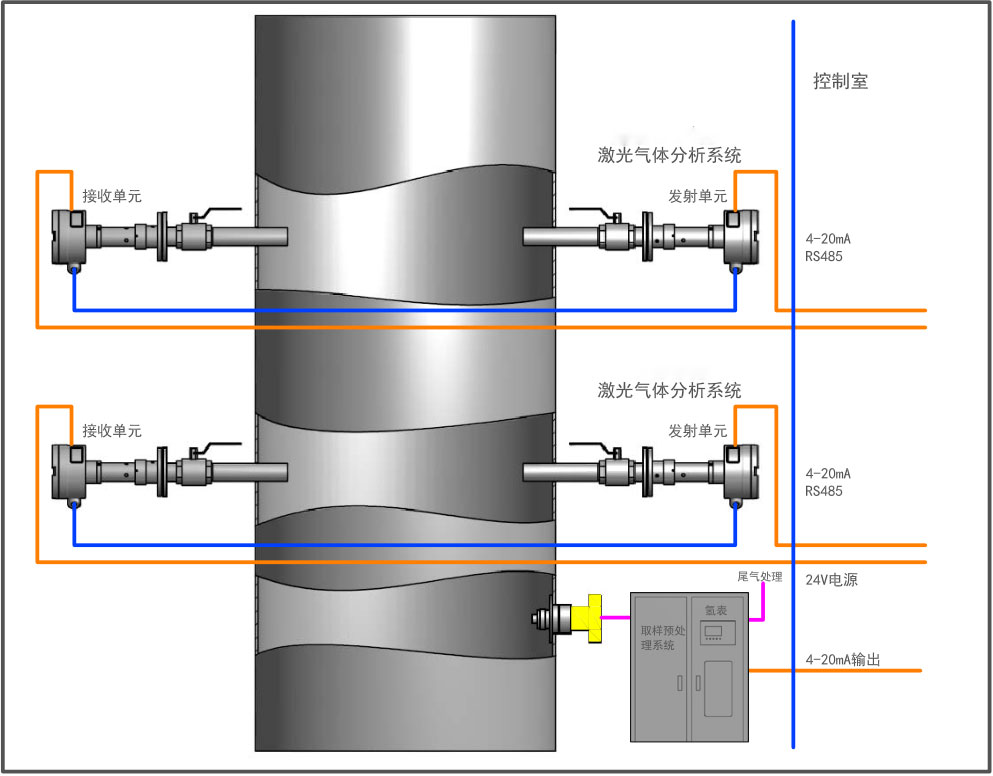

儀器檢測示意圖
二、干熄焦循環氣分析

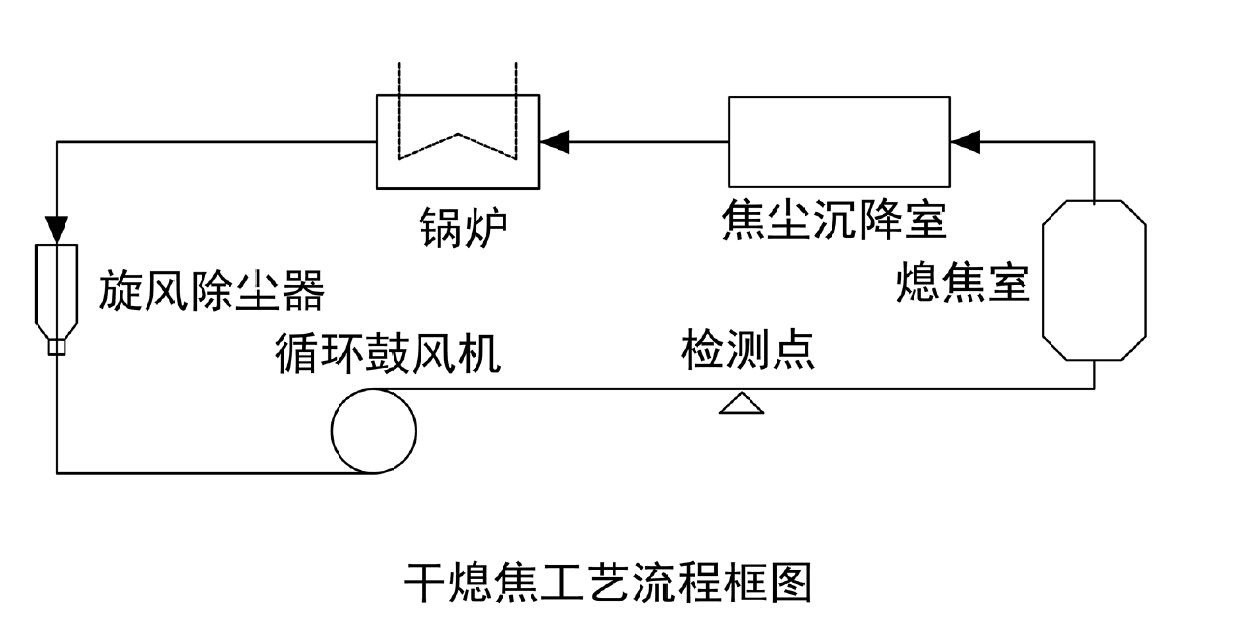

干熄焦工藝流程如圖4所示，從熄焦室出來的高溫循環氣經過除塵設備以及鍋爐(溫度降低)后再由鼓風機送入熄焦室底部，干熄焦循環氣氣體濃度分析點就位于循環鼓風機的出風口，實時、連續地監控生產過程中循環氣濃度成分。當測量發現循環氣中爆炸性氣體濃度超出安全范圍，就可以及時做出處理，使循環氣中爆炸性氣體濃度始終處于安全范圍內，如下圖。
干熄焦工藝流程如圖4所示，從熄焦室出來的高溫循環氣經過除塵設備以及鍋爐(溫度降低)后再由鼓風機送入熄焦室底部，干熄焦循環氣氣體濃度分析點就位于循環鼓風機的出風口，實時、連續地監控生產過程中循環氣濃度成分。當測量發現循環氣中爆炸性氣體濃度超出安全范圍，就可以及時做出處理，使循環氣中爆炸性氣體濃度始終處于安全范圍內，如下圖。
干熄焦循環氣分析系統
干熄焦循環氣體分析儀器參數
| 技術指標 | 量 程 | CO(0-20%) | O2(0-25%) | H2(0-5%) |
| CO2(0-30%) | ||||
| 響應時間 | ≤2s(可調) | ≤2s(可調) | ≤2s(可調) | |
| 光通道長度 | ≤5m | ≤5m | ||
| 線性誤差 | ≤±1%FS | ≤±1%FS | ≤±1%FS | |
| 量程漂移 | ≤±1%FS/半年 | ≤±1%FS/半年 | ≤±1%FS/半年 | |
| 標定周期 | ≥半年 | ≥半年 | ≥3個月 | |
| 輸出信號 | 模擬量輸出 | 1路CO濃度 | 2路O2濃度 | 1路H2濃度 |
| 1路CO2濃度 | 4～20mA電流 | 4～20mA電流 | ||
| 4～20mA電流 | （隔離、最大負載 | |||
| （隔離、最大負載750Ω） | 750Ω） | |||
| 模擬量輸入 | 2路4～20mA電流 | 2路4～20mA電流 | ||
| （溫度、壓力補償） | （溫度、壓力補償） | |||
| 通訊接口 | RS485 | RS485 | ||
| 繼電器輸出 | 3路輸出 | 3路輸出 | ||
| （繼電器規格：24V，1A） | （繼電器規格：24V，1A） | |||
| 工作條件 | 電源 | 220VA /(48~63)Hz | ||
| 環境溫度 | -10～45℃ | |||
| 吹掃氣源 | 氮氣0.3～0.8MPa（30-50L/min） | |||
